| 원래 장소: | 중국 |
| 브랜드 이름: | JCX |
| 인증: | CE ISO |
| 모델 번호: | Ｃ Ｚ 중도리 롤 성형기 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | USD27990-USD33599PER SET |
| 포장 세부 사항: | 바다 훌륭한 표준 패키지 : 40'gp 용기에 고정되는 플라스틱 박막으로 덮입니다 |
| 배달 시간: | 근무일 기준 20일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 50 세트 |
| 애플리케이션: | 건설 패널 | 디코일러: | 5 톤 |
|---|---|---|---|
| 기재색: | 쿠스오미즈드 | 수출 항구: | 톈진은 좌현으로 향하게 합니다 |
| 재료 두께: | 1.5-3.0mm | 가공처리하도록 적당합니다: | 글라브아니즈드 강철 |
| 롤러의 재료: | GCR15 또는 CR12 | 용법: | 무거운 C 또는 Z 도리 |
| 생산력: | 펀칭 없는 20M/min |

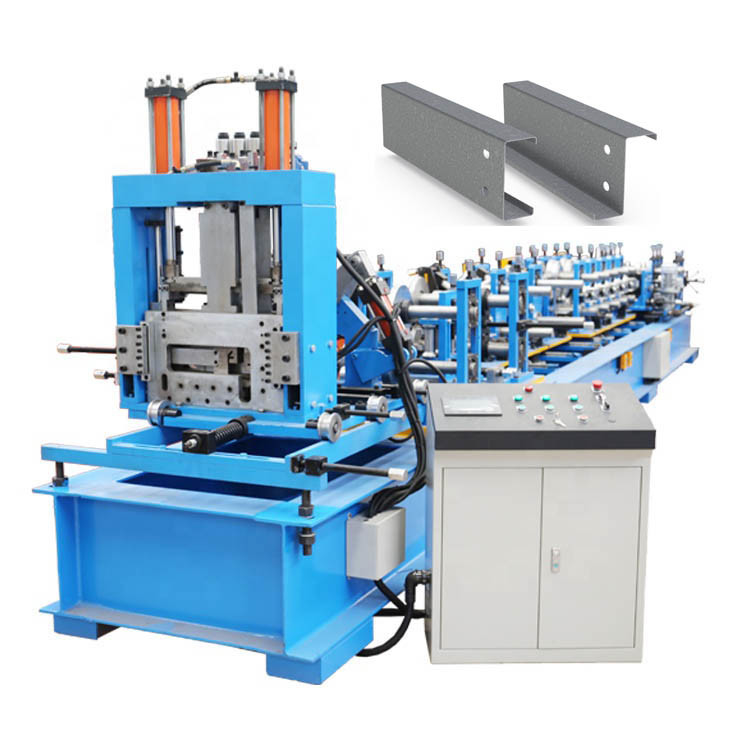

완전 자동 C/Z 서로 교환할 수 있는 과중한 업무 중도리 롤 성형기
이 자동 C/Z 중도리 롤 성형기는 둘다 과중한 업무를 Ｃ 중도리와 Ｚ 중도리로 만들기 위해 프로스내셔널 장비입니다.
CZ 철골은 넓게 중도리와 철골 구조물 건물의 기초보에서 사용되고, 또한 화합하여 가벼운 지붕 트러스, 브라켓과 다른 구축 성분이 될 수 있습니다. 게다가 그것은 또한 기계적 경공업에서 기둥, 접합부와 무기를 위해 사용될 수 있습니다.

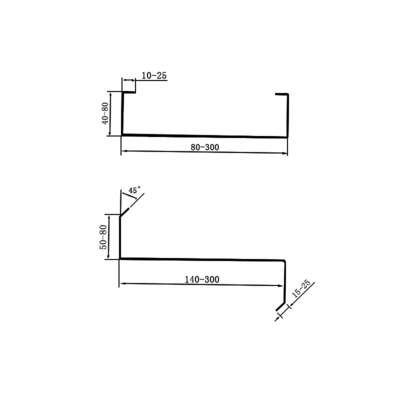

우리의 Ｃ Ｚ 중도리 롤 성형기는 할 수 있습니다
Ｃ 중도리 : 80-300mm, 높이 40-80mm.
Ｚ 중도리 : 120-300mm, 높이 : 40-80mm
형성 속도 : 25m/min은 펀칭 홀의 수에 의존합니다.
1. Ｃ Ｚ 중도리 롤 성형기의 컨스트 :
| 아니오. | 기술 | 양 (세트) | 발언 |
| 1 | 3T 설명서 디코일러 | 1 | |
| 2 | 안내 장치 | 1 | 메인 머신으로서의 한 완전한 장치 |
| 3 | 주요 포밍 시스템 | 1 | |
| 4 | 통신 방식 | 1 | |
| 5 | 수력 단두대 | 1 | |
| 6 | 지원 table(3m/pcs,) | 1 | |
| 7 | 수력 스테이션 | 1 | |
| 8 | 제어함 | 1 | |
| 9 | 예비품과 수단 | 1 | 부착성 목록으로서 |
2. Ｃ Ｚ 중도리 롤 성형기의 주요 인자 :
| 항목 | 구성 | 기술 |
| 원료 | 재료 가공 | 알루미늄, PPGI, GI 시트 / 코일 (Q235&Q195MPA) |
| 재료 두께 | 조정할 수 있는 1.5-3.0 밀리미터 | |
| 피딩하는 폭 | 모델들에 따라서 | |
| 유효 넓이 |
이 범위 사이의 C80-300 밀리미터와 크기. 이 범위 사이의 어떠한 크기인도 Z140-300mm. 높이 : 45-80mm 입술모양이 되세요 : 10-20mm |
|
| 디코일러 | 능력 | 5 톤 |
| 팽팽히 조이는 방법 |
핸드 셰이크 4 링크의 센터는 외부적으로 지원받습니다 |
|
| 브레이크 | 가늘고 긴 두배 유지 | |
| 주요 성형 기계 | 피딩하는 도면 | 유도 롤러와 샤프트 |
| 레벨링 |
위로 3+는 4 rollers+2 이끄는 스테이션이 하락합니다 재료 : 높은 것 grade45# 철강, 고주파 치료 HRC58-62, 외부 정밀 기계 가공, 크롬은 광택이 난 후 코팅했습니다 |
|
| 단계 / 샤프트 |
모터 구동 샤프트 :40Cr, 다른 재료 45#steel 처리 기술 : 조질 처리 HB210-230 + 황삭 가공 + 원통연삭 + 연마 표면 경질 크롬 도금. |
|
| 롤러 |
롤러는 베어링 강철, 표면 크롬 0.03-0.05mm을 채택합니다, |
|
| 교정 | CZ 2 샤프트 straightening+4 스테이션 교정, 전체 2 교정 유닛 동안 제공된 10개 롤러. | |
| 안내 장치 | 기어에 의해 전송, 상부를 설비하고 손잡이 전송이 하락하세요. | |
| 체인 | 이송 수단은 1.5 인치당 체인을 채택합니다 | |
| 펀칭 |
채널, 단식 & 복식 홀, 라운드 홀 Φ14mm&Φ16mm, 장공의 바닥 : 선택적인 28×16mm &28×14mm. 표준 구멍은 다음과 같습니다 : 28×16mm |
|

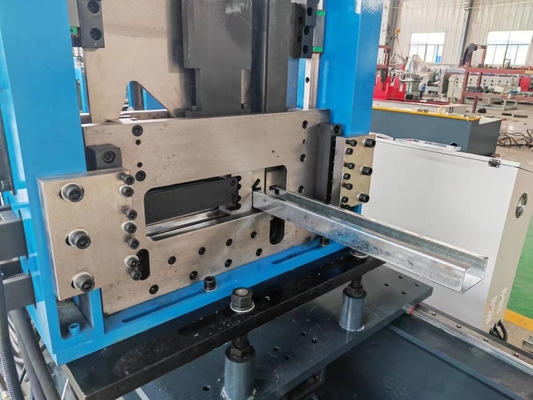

| 벌채종 | 절단 |
1. 새로운 커팅형, 곰팡이를 바꾸기 위한 어떤 필요. 80-300으로부터. 2. 커터 블레이드 : 두께 20 밀리미터 3. 잘리는 것 발표하세요 4. 커터 재료 : Cr12 |
| 모터 | 변화 크기를 위한 22KW 수력 원동기, 3*0.75Kw 모터 | |
| 제어 시스템 | 메인 콘트롤 박스 | 1개 세트, (항공 플러그) |
| 변하는 방식 | 변환 모델들 :전기 변화 (3 모터 : 0.75 kw) | |
| 외부 제어기 | 1는 졌습니다, 생산 과정과 디버깅 프로세스 동안 앞쪽이고 뒤처져서 제어되는 것은 편리합니다. | |
| 주요 예비품 브랜드 | PLC : 델타, 터치 스크린 :웨이뷰, 반대 : 옴론, 전기 요소 : 쉐나이더 | |
| 힘 | 380V, 3Phase, 50Hz 또는 필요에 따라 | |
| 수력 스테이션 | 수력 원동기 | 외부 프아이브-스타 피스톤 연결봉 타입 (닝보 한주) |
| 수력 스테이션 | 22Kw, 연료 탱크 크기 500 리터 | |
| 주요 부문 근원 | 솔레노이드 밸브 저장 용스인 | |
| 런 아웃 테이블 | Q/ty | 2개 세트는 아웃 테이블, 3m/set을 운영합니다 |
| 구조 |
스퀘어 튜브는 양쪽에 용접되었습니다. 네 코너 인장 봉은 연결되었습니다. 고쳐진 스크루. 5 반송 롤러 |
|
| 다른 요구조건 | 언어 | 제반 동작, 지시 문서는 영어를 채택합니다 |
| 출현 | 모든 납땜 접합부는 매끄럽게 닦일 필요가 있고 페인트가 아름다운 외양을 보증하기 위해 머드를 긁어 모은 후에 적용되어야 합니다. |

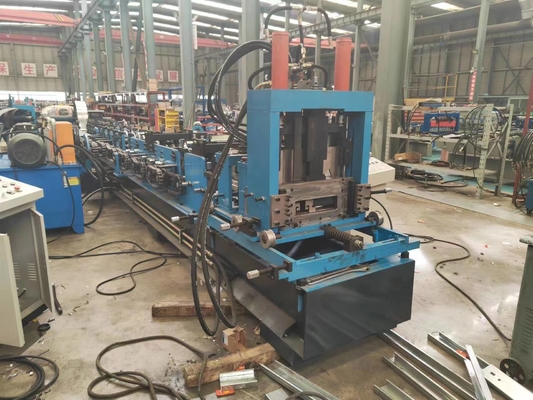

3. 자동차 Ｃ Ｚ 중도리 롤 성형기의 약간의 하이라이트
4. Ｃ의 최종 생산품과 참조를 위한 Ｚ 중도리 :
5. 추천 상품 : (다른 유형의 롤 성형기)
별장 자동 C/Z 중도리 롤 성형기 CU 오메가 Ｌ 퍼링 채널 롤 성형기를 위한 LG 프레이밍 롤 성형기
롤 성형기 가지고 다닐 수 있는 클립 록 지붕 형성 기계를 지붕으로 덮는 이중 레이어 케케묵은 퇴수관 파이프 롤 성형기
데크 패널 롤 성형기 3 밀리미터 Slio/ 저수 탱크는 시트기 EPS / 록울들 Ｚ 잠금장치 샌드위치 패널 라인을 주름지게 했습니다
6. FAQ
큐. 나는 좋은 기계를 받을 것입니까 ? 바람직한 것으로 똑같습니까 ?
한 : 예 선생님 / 부인. 우리는 귀하의 프로필 그림에 따라 기계를 할 것입니다 . 프로필 그림에 대하여, 우리는 당신의 기계를 생산하기 전에 다시 당신과 함께 확인할 것입니다. 그리고 나서, 기계가 끝난 후, 우리는 기계를 시험하고 당신이 받은 기계가 좋은 기계이라는 것을 보장할 것입니다. 기계에 만족한 후고, 그리고 나서 당신이 균형을 지불하기 때문에.
큐. 기계가 깨지면 무엇을 하시겠습니까?
한 : 우리는 어떠한 기계의 평생에게 18 달 무료 보증과 무료 기술 지원을 제공합니다. 만약 깨진 부분이 갈 수 없으면, 우리가 보낼 수 있고 새로운 부분이 자유로이 깨진 부분을 교체하지만, 그러나 당신이 스스로 명시된 비용을 지불할 필요가 있습니다. 만약 그것이 보증 기간을 넘어서면, 우리가 문제를 해결하기 위해 협상할 수 있고 장비의 평생을 위한 기술 지원을 공급합니다.
큐. 당신의 지불 기간이 무엇입니까?
한 : 1 : 우리는 운반하기 전에 저장고로서의 30% 전신환과 균형으로서의 70% 전신환을 받아들입니다.
2 : 우리는 보자마자 100% L/C (신용장)을 받아들입니다
3 : 우리는 웨스턴 유니온 지불을 받습니다.
4 : 당신이 미안하지만, 지불하기를 원하는 다른 지불 기간은 제게 알려 주었고 i가 당신을 확인하고 응답할 것입니다.
